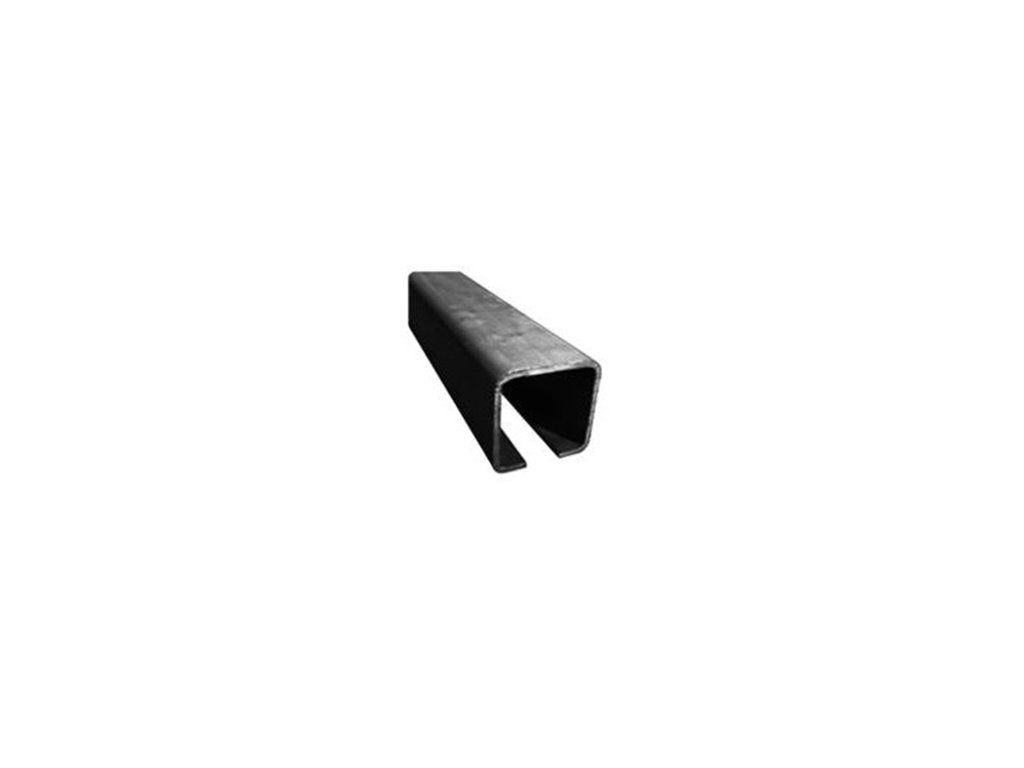

C profil 70 Clasic 6m - černý a pozinkovaný spodní profil pro výrobu posuvné, samonosné brány do 4,2m průjezdové délky, maximální zatížení 225kg

Kód: 200114
Neohodnoceno
3 480 Kč 2 876,03 Kč bez DPH
Skladem (11 ks)

Masivní C profil dodáváme černý (bez povrchové úpravy), nebo pozinkovaný, je určený pro vozíky 70 a příslušenství 70 (kapsa, koncovka, ucpávka)..

Detailní informace

Detailní popis produktu

6m dlouhý C profil pro výrobu posuvné nesené brány. Profil se používá pro brány do 4,5m průjezdové šířky. Pro tento profil se používají vozíky 70, koncovka 70, kapsa 70 a horní vedení bran nebo olivy dle typu a velikosti brány. Profil je vyroben z masivního materiálu 4mm. Profil dodáváme bez povrchové úpravy.

Zjednodušený výpočet celkové délky brány a rozložení nosných vozíků: Průjezdná šíře brány A ( tzn. rozměr mezi sloupky) se vynásobí koeficientem 1,35 a přičteme 0,2m pro nutný přesah profilu ( ochrana proti rozevření C profilu na koncích. VZOR : průjezdná šíře je 4m - výpočet : 4m x 1,35 + 0,2m = 5,6m ( celková délka brány je 5,6m). Tento výpočet platí pro brány do 225kg. V případě těžší brány zvyšte koeficient dle hmotnosti až na 1,8. Rozložení vozíků je maximální dle vypočítaného přesahu samonosné brány s ohledem na nutný přesah.

Díly pro rozšíření:

  • Vozík 70
  • Kapsa 70
  • Koncovka 70
  • Ucpávka 70
  • Horní držák nebo oliva - dle technického řešení posuvné brány
  • Zámek 447, Madlo, Klika
  • Pohon - KIT Master 600, 800, KIT MySTRIKE 5 a 8, KIT MOVER MAG 5 nebo 8 apod. a to dle celkové hmotnosti brány.

NEPŘEHLÉDNĚTE !  Tento profil, díky 6m délce profilu, zasíláme jako nadrozměr, dopravní službou TOPTRANS po zaplacení celé částky. V případě potřeby vytvoření Zálohové (proforma) faktury nebo upřesnění dodávky napište nám do poznámky objednávky nebo nám napište na náš email.

Na dobírku toto zboží nezasíláme !

Technická data:

  • Délka šíny 6m, šířka 70mm, výška 70mm, vyrobeno z 4mm oceli, hmotnost 45kg,

Doplňkové parametry

Kategorie: POSUVNÉ BRÁNY
Hmotnost: 45 kg
