KIT MOVER MAG 230V-500/800/1500 - elektromechanický pohon s magnetickým dorazem a s příslušenstvím pro dálkové ovládání posuvné brány do 500, 800 a 1500kg

Detailní popis produktu

3 kompletní sady s novým typem pohonu vybaveným bezkontaktním magnetickým spínačem pro posuvné brány do 500kg, do 800kg a do 1500kg. Výhodou magnetického spínače pohonu MAG je bezchybný chod pohonu i v extrémních podmínkách (napadaný sníh, nezamrzá jako mechanický spínač). Cenově výhodná kompletní sada pro montáž na posuvnou pojezdovou a samonosnou bránu do 500kg. Sada je sestavena tak, aby byla kompletní bez nutnosti dokupovat další doplňky pro montáž posuvné brány s průjezdnou délkou 4m. Pro delší brány je nutné pouze dokoupit hřebeny 8x B 117 (1ks - 0,5m délky) až do požadované délky.

Pohon Mover Mag může otevírat posuvnou bránu z levé i pravé strany brány, jen je zapotřebí při instalaci prohodit napájecí kabely k motoru a k magnetickému koncovému spínači.

Typy sad pohonů Mover Mag:

• KIT Mover Mag 5: pro brány do 500kg
• KIT Mover Mag 8: pro brány do 800kg
• KIT Mover Mag 15: pro brány do 1500kg

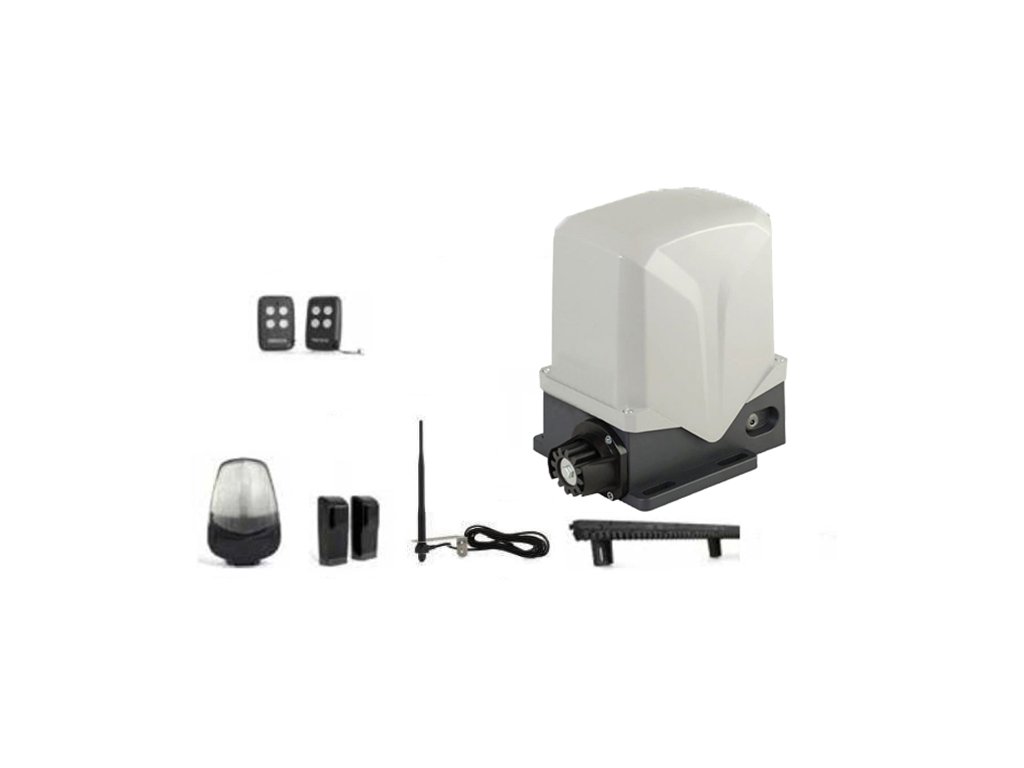

Sada obsahuje:

• výkonný pohon MOVER MAG s řídící programovatelnou jednotku Q 80S s přijímačem dálkového ovládání 433,92MHz magnetickým koncovým spínačem a převodovkou s možností odblokování převodovky pro ruční posuv v případě výpadku el. energie. Sada také obsahuje maják RL LUCE, pár (vysílač + přijímač) ochranných fotobuněk RF 40, externí anténu ANT 400, 2x dálkový ovládač TX 4 Angie se 4 kanálovým ovládáním - můžou se ovládat až 4 různá vrata nebo brány apod., základovou montážní desku pod motor s nastavitelnou výškou, 4m hřebenu 8x B 117, spojovací prvky a podrobný instalační manuál.

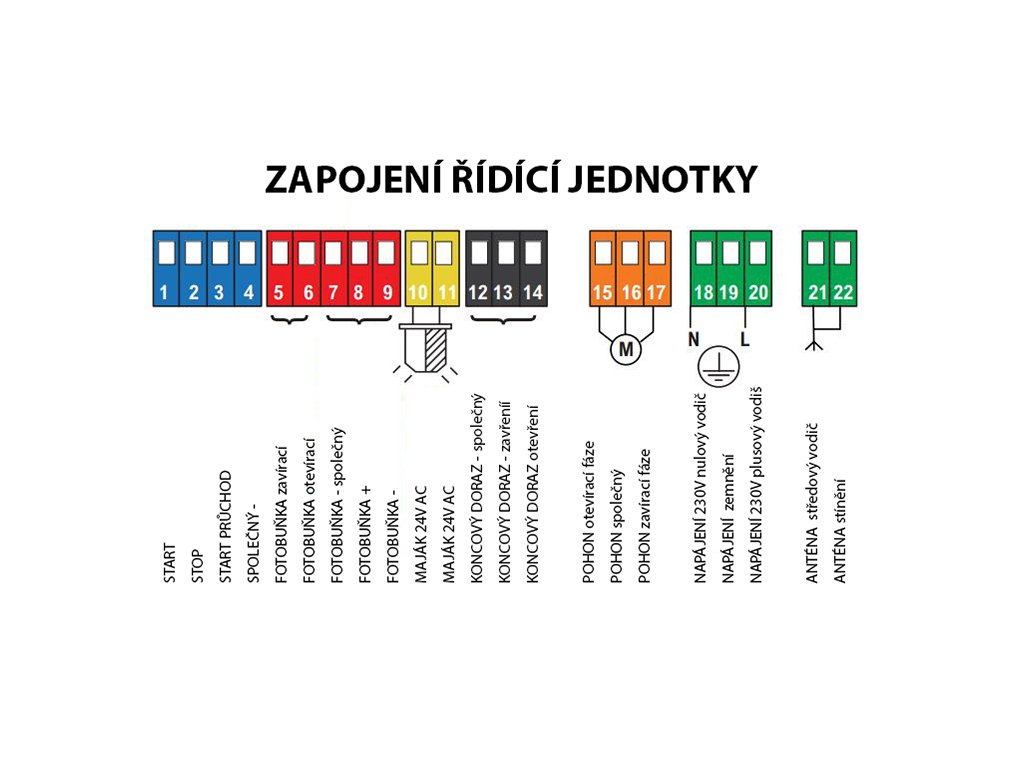

Parametry programovací elektroniky Q 80S:

• programování dálkových ovladačů do režimu plného otevření nebo jen částečného pro průchod osob, doba běhu motoru, nastavení síly motoru, doba redukovaného (zpomaleného) chodu pohonu, povolení automatického režimu zavření brány nebo funkce krok za krokem, nastavení času automatického uzavření, doba chodu motoru pro funkci částečného průchodu, síla motoru při redukovaném (zpomaleném) chodu motoru, povolení nebo zakázání dovíracího rázu, nastavení délky chodu dovíracího rázu, povolení funkce el. zámku, povolení signalizace předem, testy motorů a fotobuněk a další programovatelné režimy.

Bránu je možné ovládat pomocí dálkových ovladačů PROTECO, klíčového spínače nainstalovaného na sloupku brány nebo spínačem umístěným uvnitř objektu, ovládání pomocí vstupní kódové klávesnice nebo čtečky RFID, GSM prozvoněním díky GSM modulu (GSM klíče) a pod. Možnost kopírování dálkových ovladačů TX 4 ANGIE (HIT3, TX 3 a další) jeden od druhého naprogramovaného do řídící jednotky a to libovolné množství.

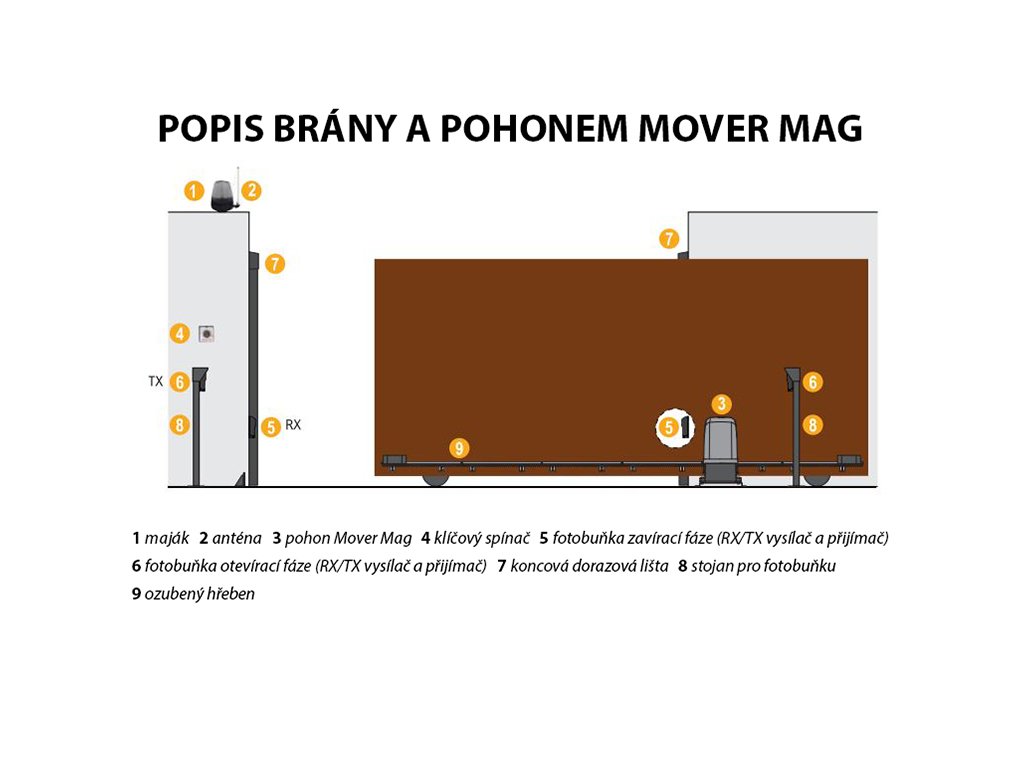

Maják má funkci vizuální kontroly otevírání brány, fotobuňky nainstalované v ose brány chrání osoby a předměty před skřípnutím. V případě, že se brána zavírá a je narušen paprsek fotobuňky, elektronika automaticky motor zastaví a zase bránu automaticky otevře. Při nastavené funkci automatického zavírání se po časové prodlevě (nastavitelné) brána začne znovu zavírat pokud není znovu přerušen paprsek fotobuňky. Koncové dorazy na bráně nastavíte do polohy maximálního a minimálního otevření brány.

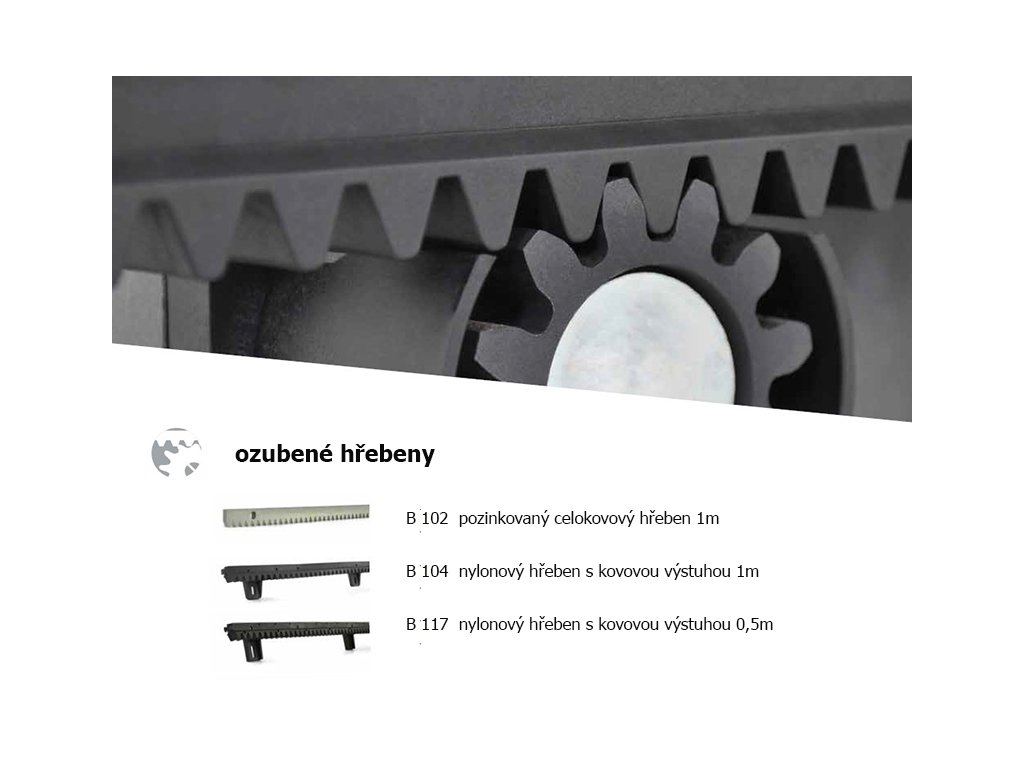

Součástí sady jsou 4m hřebenu B 117 (8 ks-0,5m). Hřebeny je možné dle výběru bezplatně vyměnit za jiné 1m hřebeny (B102, B104, B105) a také je lze přikoupit pro použití montáže na delší bránu než 4m průjezdové šíře. Sadu lze také doplnit o další dálkové ovladače TX 4 Angie, HIT 3, TX 4331, TX 3, vstupní klávesnice, RFID čtečky, další pár fotobuněk, dojezdovou lištu, GSM modul pro ovládání brány prozvoněním telefonem a další.

4 tlačítka na ovladači TX 4 Angie vytváří 4 samostatné ovládací okruhy pro dálkové ovládání, které můžete využít například takto:

• 1. tlačítko pro klasické otevírání (plné otevření)
• 2. tlačítko pro částečné otevření jednoho křídla pro průchod osob (částečné otevření)
• 3. tlačítko pro ovládání další brány nebo pohonu garážových vrat pokud použijete pohon nebo přijímač Proteco
• 4. tlačítko pro osvětlení (zahrada, garáž), pro vjezdové závory nebo další bránu

Technická data: napájení 230V/50Hz, příkon 350W, frekvence přijímače 433,92MHz, dosah vysílače cca 30-50m, lze jej prodloužit externí anténou ANT 400, rychlost otevírání 8,4m / min., síla motoru 350N, otáčky motoru 1400g/min, tepelná pojistka 135°C, provozní teplota -35°C až +80°C, krytí IP 44, rozměry motoru 300x230x180mm, hmotnost pohonu 7kg, hmotnost celé sady 11kg.

• KIT Mover Mag 5: pro brány do 500kg
• KIT Mover Mag 8: pro brány do 800kg
• KIT Mover Mag 15: pro brány do 1500kg
