Sada IBFM 4500 - výhodná sada mechanických dílů pro výrobu skládacích vrat, 6m pozinkovaný profil
Kód: 200708Detailní popis produktu
Kompletní sada mechanických dílů pro výrobu skládacích 4 lamelových průmyslových vrat do hmotnosti 480kg.
Součástí sady je:
6m stropní kolejnice 4550 pro nesení vrat

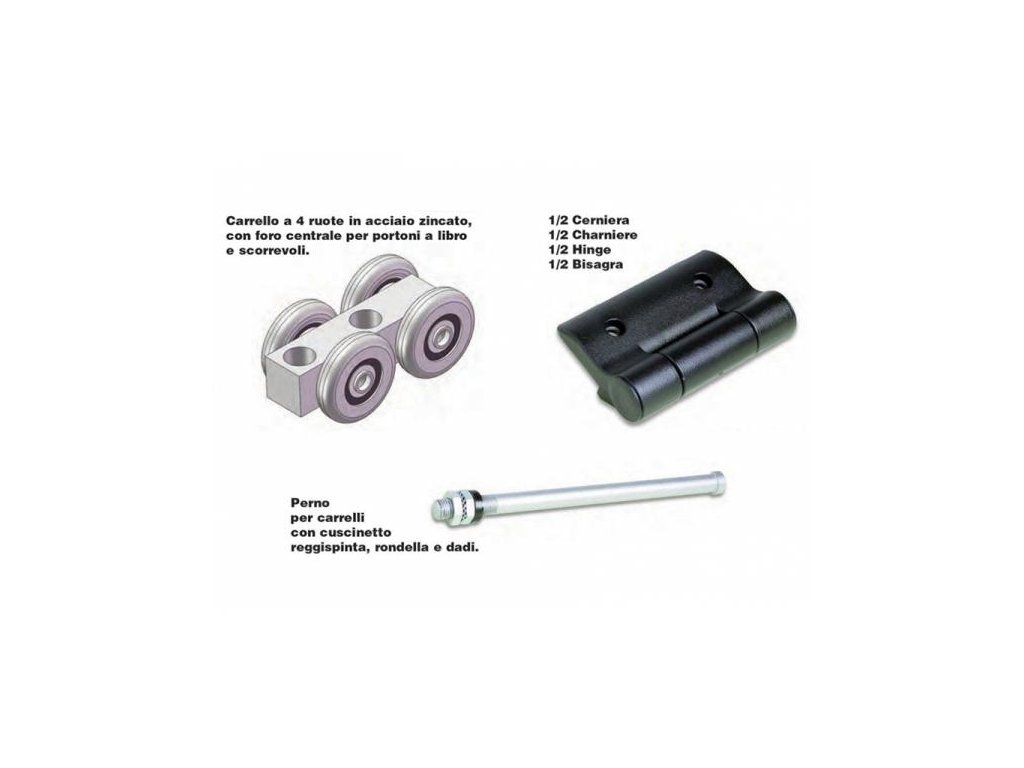

2x vozík s čepem Vozík 4510 se zasouvá do kolejnice a instaluje se na horní část konce vrat každého křídla - viz produkční list 1
2x koncový Pant 4520 se instaluje na spodní část konce křídla a čep s ložiskem zajíždí do spodního dorazu 4530 a drží dole vrata v zavřené poloze
1x spodní doraz 4530 se instaluje na podlahu. Do dorazu se zasouvá Pant 4520 s čepem při zavírání vrat

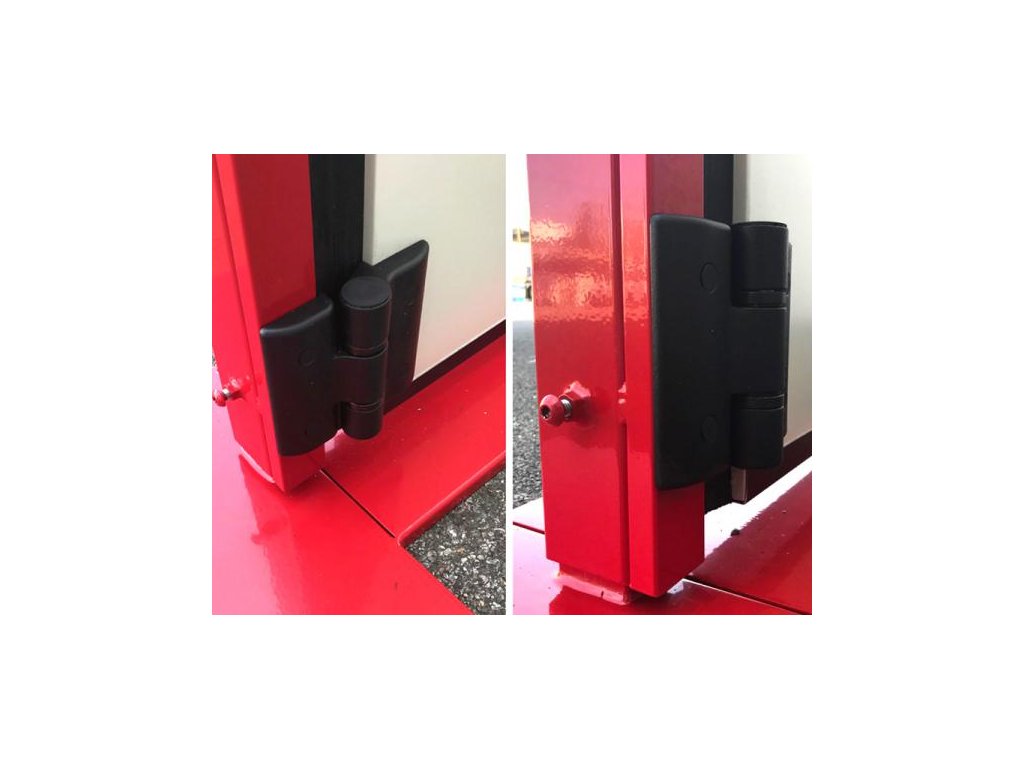

8x Pant 4540 se instaluje na začátek vrat mezi vrata a futra a na oba boky lamel vrat vždy 2 na jednu lamelu - viz produkční list 1 Při vyšších a těžších vratech doporučujeme instalovat do každé osy lamely 3 panty 4540 - možnost dokoupení pantu
2x Zámek 4560 pro spodní a horní zajištění vrat v zavřené poloze. Instaluje se na levou i pravou stravu vrat na konce krajních lamel do libovolné vámi požadované výšky - viz produktový list 1
Možnost rozšíření sady: o další panty 4540, další 6m kolejnici, pro držení kolejnice Spojka profilu 2130P a Držák profilu 100-140(180) - doporučujeme každých 0,5-0,8m dle zatížení kolejnice.
NEPŘEHLÉDNĚTE ! Tuto sadu, díky 3m délce profilu, zasíláme jako nadrozměr, dopravní službou TOPTRANS po provedené platbě z účtu. Nadrozměrové zboží na dobírku nezasíláme. V případě potřeby vytvoření Zálohové faktury nebo upřesnění dodávky, napište nám na náš email - info@hitobchod.cz
Technická data:
Materiál: ocel
Max. zatížení 1 kolejnice 480kg
Povrchová úprava: pozinkování a černá barva
